X-Meritan е професионален TCB-SS температурен контролер за Китай с ултракомпактен размер и проектиран за доставчик на Micro TEC. За високопрецизна оптика и миниатюрно сензорно оборудване компактният контролер за температура TCB-SS за Micro TEC осигурява стабилна термична среда с разделителна способност от 0,01°C. Чрез производството на тези специализирани платки в нашето съоръжение в Китай, X-Meritan гарантира, че глобалните разработчици имат достъп до водеща в индустрията технология за миниатюрно управление за чувствителни електронни приложения.

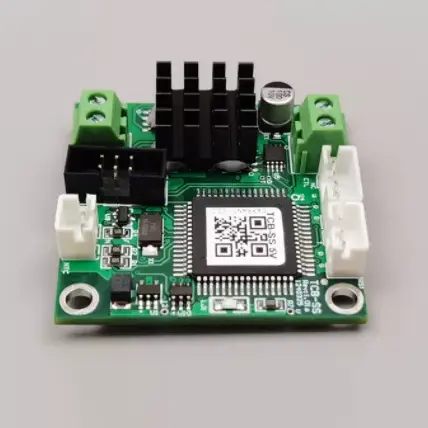

Усъвършенстваният температурен контролер TCB-SS с ултракомпактен размер и проектиран за Micro TEC от X-Meritan е водещо решение за изключителна миниатюризация и прецизност. Този термоелектрически охладител TCB-SS TEC за контрол на температурата използва скъпа, специална интегрална схема (IC), за да осигури PID производителност от професионален клас в рамките на 4 cm x 4 cm отпечатък. Като специализиран производител, X-Meritan е оптимизирал тази платка за Micro TECs, гарантирайки, че дори и най-ограничените в пространството системи могат да се възползват от непрекъснати изходни задвижвания и ултраниски шумови смущения.
|
Захранващо напрежение на платката (DC) |
5V ±10% |
|
Изходна ефективност |
>94% |
|
TEC напрежение |
4,5 V (по подразбиране) |
|
TEC ток |
3A (максимум) |
|
Сензор за контрол на температурата |
10K NTC (стойност B по подразбиране: 3950) |
|
Точност на контрол на температурата |
0,01° |
|
Задайте точност на температурата |
0,01° |
|
Диапазон на измерване на температурния контрол |
-60°C до +170°C |
|
Контролен температурен диапазон |
-20°C до +100°C |
|
Фабрична настройка по подразбиране |
25°C |
Водеща в индустрията миниатюризация
С размери само 4 см * 4 см * 1,28 см, тази платка е една от най-малките налични, което я прави идеалният избор за оптични модули с висока плътност и преносими прецизни инструменти.
Изключително прецизен контрол
Интегрираните PID алгоритми и специалната контролна IC постигат температурна точност до 0,01°C, поддържайки най-често използваните 10kΩ NTC сензори.
Свръхвисока ефективност на драйвера
С ефективност, надвишаваща 95%, контролерът значително намалява консумацията на енергия и самонагряването на системата, като ефективно удвоява производителността на традиционните линейни драйвери.
Непрекъснат стабилен изход
Непрекъснатото изходящо задвижване осигурява плавен ток през целия контролен цикъл, предотвратявайки термични удари и удължавайки живота на деликатните Micro TEC.
Разширено намаляване на шума
Оптимизираната логика на драйвера минимизира пулсациите на тока, предотвратявайки електромагнитни смущения с чувствителни съседни компоненти като лазерни диоди или сензори.
Пълна защита на безопасността
Разполага с вградена защита от свръхток, пренапрежение и ограничаване на температурата, заедно с TEC детекция за отворено/късо съединение за надеждна дългосрочна работа.
Корпус на чувствителен сензор: Използва се за охлаждане на инфрачервени детектори и CCD сензори в компактни системи за изображения, за да се намали топлинният шум и да се подобри яснотата на сигнала.
В: Как TCB-SS управлява разсейването на топлината предвид ултракомпактния си размер?
О: Тъй като температурният контролер TCB-SS с ултракомпактен размер и проектиран за Micro TECs разполага с ефективност на драйвера от над 95%, много малко енергия се губи като топлина. Този дизайн с ниско самозагряване позволява на платката да работи надеждно дори в ограничени пространства без обемисти радиатори.
В: Този контролер съвместим ли е със стандартни 10kΩ NTC сензори?
A: Да. TCB-SS е специално калибриран за най-често срещаните 10kΩ NTC температурни сензори, осигурявайки интерфейс с висока разделителна способност за наблюдение и обратна връзка в реално време.
В: Какви мерки за защита има за свързания Micro TEC?
A: Температурният контролер TCB-SS с ултракомпактен размер и проектиран за Micro TECs включва вградено откриване за отворени и къси съединения, както и ограничения на напрежението и тока, за да се гарантира, че термоелектрическият охладител никога не надхвърля безопасните си работни параметри.
