X-Meritan е водещ доставчик на качествен контролер за температура ATC-M1 в Китай с PID с кратък цикъл и предназначен за микрообекти. Инженерните предизвикателства, включващи миниатюрни оптични устройства като DFB лазери, изискват прецизно термично регулиране в изключително ограничени пространства. Чрез производството на тези специализирани контролери в нашето базирано в Китай съоръжение, X-Meritan предоставя на глобалните разработчици решение с висока производителност, което балансира ултракомпактните размери с архитектурата за управление с бърза реакция.

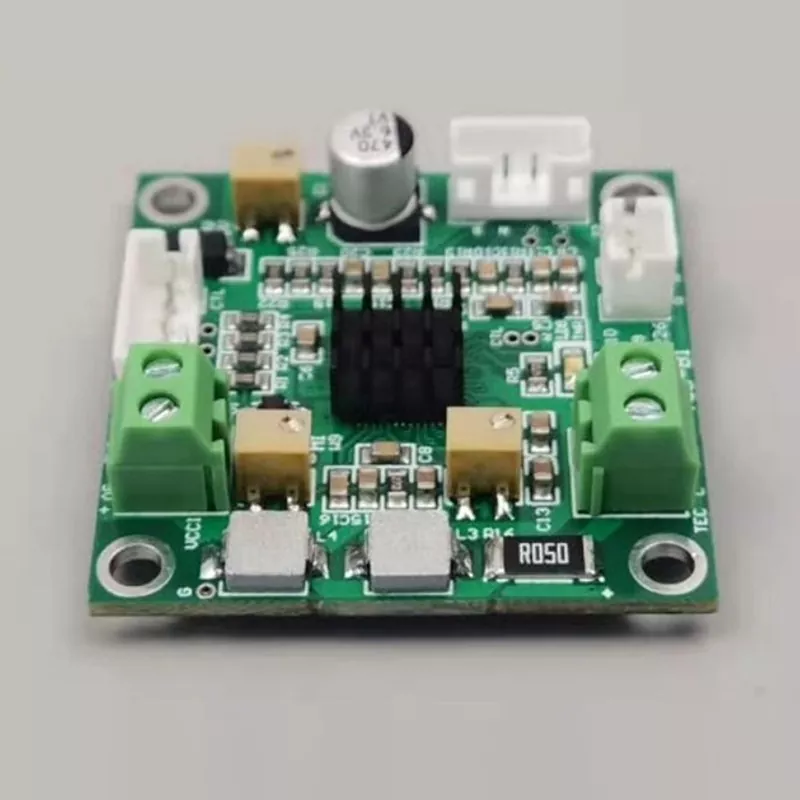

Качественият температурен контролер ATC-M1 с PID с кратък цикъл и проектиран за микрообекти, произведен от X-Meritan, е водещ модул за управление на топлината, оптимизиран за TO-CAN пакети и микроелектронни модули. Този контролер използва специализиран PID алгоритъм с кратък цикъл, за да осигури мигновени корекции, като гарантира, че топлинните маси в микромащаб остават стабилни въпреки външните колебания. Като специализиран производител, X-Meritan е проектирал ATC-M1 да се интегрира безпроблемно в системи, където вътрешното пространство е критично ограничение, осигурявайки прецизност от промишлен клас без отпечатъка на традиционните контролери.
| Параметър | Технически изисквания / Стойност |
| Име на продукта | Панел за контрол на температурата |
| Номер на модела | ATC-M1 |
| Захранващо напрежение на платката (DC) | 3.0V - 5.0V |
| Изходна ефективност | Приблизително 80% |
| TEC максимално напрежение | 4.3V (при 5V захранване) / 2.5V (при 3.3V захранване) |
| TEC Максимален ток | 2.5A |
| Тип температурен сензор | 10K NTC |
| Стабилност на температурния контрол | 0,001 градуса С |
| Метод за настройка на температурата | Потенциометър или аналогов вход |
| Диапазон на регулиране на температурата по подразбиране | +10 до +40 градуса С |
| Фабрично зададена температура | 25 градуса С |
| Фабрично зададено максимално изходно напрежение | 2,0 V |
| Фабрично зададен максимален изходен ток | 1.0A |
| Метод на корекция | W9 Потенциометър |
| Работен температурен диапазон | -40 до +45 градуса С |
| Размери (Д x Ш) | 34 мм х 20 мм |
| Обща височина | 15,5 мм |
| Височина на щифта | 5,5 мм |
PID алгоритъм с кратък цикъл
Контролерът разполага с оптимизирана верига за обратна връзка, предназначена за микро обекти с ниска топлинна инерция, осигуряваща бърза стабилизация и високочестотни коригиращи реакции.
Изключително спестяващ място дизайн
Проектиран за интеграция с висока плътност, ATC-M1 се вписва в най-тесните вътрешни кухини на миниатюрни оптични устройства и корпуси на сензори.
Безпроблемна TO-CAN интеграция
Специално проектиран за управление на DFB лазери и TO-CAN пакети с интегрирани охладители и сонди, осигуряващи точна стабилизация на дължината на вълната.
Високоефективна топлинна мощност
Въпреки малкия си размер, ATC-M1 доставя постоянна мощност на микроохладителите, поддържайки стабилна термична среда за чувствителни полупроводникови съединения.
Индустриална надеждност
Произведено в нашата ISO-съвместима фабрика, всяко устройство се подлага на строги тестове, за да се гарантира, че може да издържи на взискателните среди на телекомуникациите и аерокосмическото наблюдение.
Нашият температурен контролер ATC-M1 с PID с кратък цикъл и предназначен за микро обекти вече се използва широко в следните области:
DFB стабилизация с лазерен диод: ATC-M1 осигурява прецизната обратна връзка с кратък цикъл, необходима за предотвратяване на дрейфа на честотата във високоскоростните комуникационни модули с оптични влакна.
Термично управление на пакета TO-CAN: Идеален за охлаждане и наблюдение на полупроводникови компоненти, разположени в миниатюрни метални кутии тип TO с ограничена топлинна маса.
Микрооптичен сензор: Осигурява точността на компактните инфрачервени сензори и молекулярни детектори чрез поддържане на стабилна работна температура.
Въпрос: Защо "PID с кратък цикъл" е важен за температурния контролер ATC-M1 с PID с кратък цикъл и предназначен за микро обекти?
О: Микрообектите се нагряват и охлаждат много по-бързо от по-големите системи. PID с кратък цикъл позволява на контролера да актуализира своя изход на по-висока честота, предотвратявайки температурното "превишаване", което често се случва при стандартните индустриални контролери.
Въпрос: Може ли ATC-M1 да се побере в съществуващи миниатюрни оптични системи?
A: Да. Температурният контролер ATC-M1 с PID с кратък цикъл и проектиран за микро обекти е един от нашите най-компактни дизайни, специално създаден за системи, където пространството е критично тясно място, като интегрирана фотоника и преносими диагностични инструменти.
В: X-Meritan предоставя ли техническа помощ за първоначалната системна интеграция?
О: Абсолютно. Нашият екип от експерти е на разположение, за да предостави бързи и ефективни решения, предлагайки цялостна следпродажбена поддръжка, за да гарантира, че ATC-M1 работи оптимално в рамките на вашия специфичен хардуерен дизайн.
1. За разлика от търговците, X-Meritan управлява своя собствена специализирана фабрика в Китай. Ние поддържаме пълна проследимост на всеки компонент в ATC-M1, като гарантираме, че надеждността от индустриален клас е вградена във всяко устройство от нивото на печатната платка нагоре.
2. Ние не продаваме само дъски; нашият екип включва инженери по приложения, които са работили директно върху проекти за интегриране на DFB лазер и TO-CAN. Предоставяме конкретни съвети за съвпадение на термично съпротивление и предварителна настройка на PID параметри за вашите микрообекти.
3. Нашите контролери вече са внедрени в среди с високи рискове, включително комуникации с оптични влакна и медицинска диагностика, където отклонение от 0,1°C може да доведе до повреда на системата.
4. Ние разбираме бързия характер на научноизследователската и развойна дейност за микроелектронни устройства. Поддържаме готови за изпращане наличности за ATC-M1, за да подпомогнем вашите незабавни нужди от тестване и проверка, подкрепени от подробни листове с технически данни.
5. С дългогодишен опит в производството и сътрудничеството, X-Meritan гарантира, че всички продукти отговарят на необходимите индустриални стандарти за световните пазари, осигурявайки надеждна верига за доставки за международните производители.
