X-Meritan е водещ китайски качествен TCB-NC температурен регулатор с компактен размер и доставчик с висока точност. В съвременната индустриална автоматизация, компактната термоелектрическа охладителна платка TCB-NC NTC за контрол на температурата осигурява необходимата пространствена ефективност и термична стабилност за контролни шкафове с висока плътност. Използвайки нашето базирано в Китай производствено съоръжение, X-Meritan доставя тези контролери от следващо поколение на световните пазари, осигурявайки превъзходна производителност за прецизни лабораторни инструменти и оборудване за възобновяема енергия.

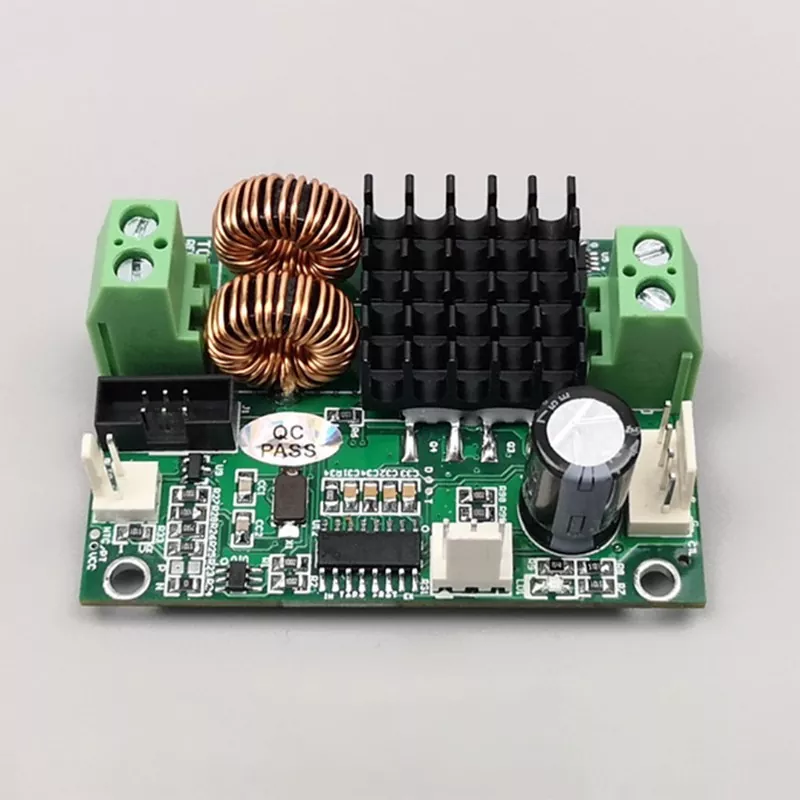

Усъвършенстваният температурен контролер TCB-NC с компактен размер и висока прецизност от китайския доставчик X-Meritan е високоефективно решение, предназначено за среди, където пространството за инсталиране е на първо място. Този контролер с малка полупроводникова охлаждаща плоча TCB-NC интегрира усъвършенствани вериги за обратна връзка в миниатюризиран форм-фактор, позволяващ високопрецизно термично управление без необходимост от външно спомагателно оборудване. Като водещ доставчик на китайския пазар, X-Meritan гарантира, че всяко устройство преминава стриктни тестове за електромагнитна съвместимост, за да гарантира надеждна работа без смущения в сложни индустриални обекти.
|
Захранващо напрежение на платката |
4,5V - 27V |
|
Препоръка |
Препоръчва се стандартно импулсно захранване 5V-24V. Номиналното напрежение на TEC трябва да бъде равно или малко по-голямо от захранващото напрежение. Ако номиналното напрежение на TEC е по-малко, то е приемливо; просто задайте максималното изходно съотношение. |
|
Захранващ ток на платката |
Определя се от максималната работна мощност на TEC. |
|
TEC напрежение |
2V - 24V (в зависимост от захранващото напрежение) |
|
TEC ток |
10A при 24V; 12A при 12V |
|
Температурен сензор |
10K NTC |
|
Точност на температурата |
±0,01°C |
|
NTC температурен диапазон |
-60°C до +170°C |
|
PT100/PT1000 Температурен диапазон |
-60°C до +212°C |
|
Работна температура |
-40°C до +45°C |
|
Температура на съхранение |
-40°C до +60°C |
|
Работна влажност |
0% - 95% относителна влажност |
|
Фабрична настройка по подразбиране |
25°C |
|
Размери |
60 мм х 42 мм |
|
Височина |
23 мм общо (18,5 мм над дъската, 3 мм под дъската за щифтове, дебелина на дъската 1,5 мм) |
Въпрос: Какви са основните предимства от преминаването към система TCB-NC?
О: В сравнение с традиционните системи за контрол на температурата, температурният регулатор TCB-NC с компактен размер и висока прецизност предлага значително по-висока точност и по-широка сензорна съвместимост в много по-малък пакет. Тъй като не изисква външен спомагателен хардуер, той опростява системната архитектура и намалява разходите за интеграция.
Въпрос: Как трябва да калибрирам PID параметрите за оптимална производителност?
О: Препоръчваме итеративен подход: започнете, като зададете интегралните и диференциалните членове на нула и увеличите пропорционалното усилване (Kp), докато се появи лека осцилация. След това коригирайте интегралното време (Ti), за да премахнете грешката в стационарно състояние и накрая въведете диференциалното време (Td), за да подобрите скоростта на реакция. За конкретни технически насоки нашият професионален сервизен екип е на разположение, за да ви помогне.
Въпрос: Може ли този компактен контролер да работи с високо прецизно полупроводниково оборудване?
О: Да, терморегулаторът TCB-NC с компактен размер и висока точност е специално проектиран за такива приложения. Високото използване на пространството и стабилните изходни данни го правят идеален за микрооборудване, използвано в прецизни лаборатории и линии за производство на полупроводници.
Високо използване на пространството
Изключително компактният дизайн позволява безпроблемна интеграция в плътни контролни шкафове и микрооборудване, спестявайки значително място за инсталиране в сравнение с традиционните алтернативи.
Защита от смущения от промишлен клас: Всяко устройство е преминало строги тестове за промишлена електромагнитна съвместимост (EMC), което гарантира, че данните остават точни и системата остава стабилна дори в среда с висок електрически шум.
Интуитивен потребителски интерфейс
С ясен дисплей и удобна за потребителя навигация в менюто, контролерът позволява лесно настройване на параметри и превключване на режими, което го прави достъпен дори за неспециалисти.
Превъзходна точност на управление
Проектиран за приложения със строги термични изисквания, температурният контролер TCB-NC с компактен размер и висока прецизност поддържа тесни допуски, които са от съществено значение за производството на полупроводници и прецизното тестване.
Висока плътност на мощността
Въпреки малкия си отпечатък, контролерът осигурява стабилна изходна мощност, ефективно задвижвайки полупроводникови охлаждащи листове, като същевременно поддържа високо ниво на термична ефективност.
TCB-NC работи с усъвършенстван механизъм за обратна връзка със затворен контур, специално оптимизиран за охлаждане и отопление на полупроводници. Чрез непрекъснато наблюдение на данните в реално време от NTC сензор, контролерът изчислява отклонението от зададената точка и прилага прецизна PID корекция (пропорционално-интегрално-производна). Този непрекъснат контрол на мощността предотвратява термичните удари, свързани с простото включване/изключване. След това интегрираният драйвер с висока мощност модулира тока, изпратен към термоелектрическата охладителна платка, като гарантира, че целевата температура се достига бързо и се поддържа с минимални колебания, дори при различни термични натоварвания.
