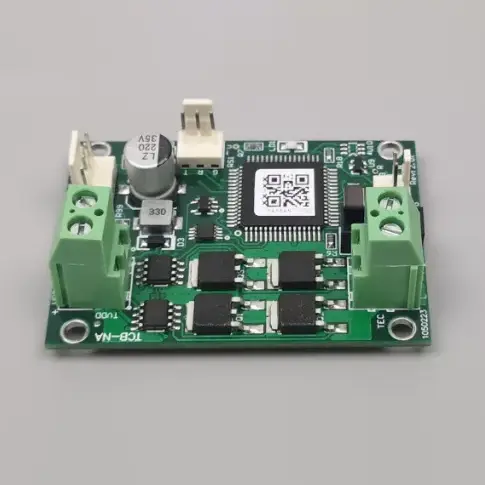

X-Meritan е доставчик на професионален TCB-NA регулатор на температурата в Китай за стандартни охладители. Проектиран за висока цена-производителност и надеждност, платката за контрол на температурата с висока точност TCB-NA е идеално решение за стабилизиране на лазерни диоди и различни интелигентни домашни уреди. Използвайки нашия утвърден опит в производството в Китай, X-Meritan предоставя на глобалните си партньори издръжлива полупроводникова охладителна платка TCB-NA за контрол на температурата, която балансира функционалната гъвкавост с достъпна цена.
Температурният контролер TCB-NA за стандартни охладители, произведен от X-Meritan като китайски доставчик, е универсален модул за управление на топлината, проектиран за общи промишлени и търговски изисквания за охлаждане. Този температурен контролер TCB-NA за стандартни охладители улеснява прецизното регулиране чрез двупосочна контролна архитектура, позволяваща безпроблемни преходи между режимите на отопление и охлаждане. Като надежден партньор за решения, X-Meritan оптимизира тази серия, за да работи ефективно със стандартни захранвания, предлагайки удобен за потребителя ASCII сериен интерфейс, който гарантира пряка интеграция в съществуващи хардуерни екосистеми.
|
Параметър |
Спецификация |
|
Захранващо напрежение на платката |
4,5–27V (трябва да съответства на TEC напрежението) |
|
TEC напрежение |
5V–27V (трябва да е ≥ захранващо напрежение) |
|
TEC ток |
0–10А |
|
Температурен сензор |
10K NTC (стойност B по подразбиране: 3950; действителната стойност B е неограничена—засяга само абсолютната температура, не и точността на управление) |
|
Точност на контрол на температурата |
±0,1°C |
|
Задаване на точност на температурата |
±0,1°C |
|
Диапазон на измерване на температурата |
-30°C до +147°C |
|
Контролен температурен диапазон |
-20°C до +100°C |
|
Фабрично зададена темп. |
25°C (може да се персонализира при заявка) |
|
Размери (Д × Ш × В) |
60 mm × 42 mm × 26,5 mm (22 mm над платката, 1,5 mm дебелина на PCB, щифтове ≤3 mm отдолу) |
Двупосочно управление на топлината
Поддържа както режими на отопление, така и на охлаждане с гъвкава конфигурация на TEC параметрите, което го прави адаптивен към широк диапазон от околни условия и целеви температури.
Стандартизирана серийна комуникация
Температурните настройки и наблюдението в реално време се управляват лесно чрез стандартен ASCII протокол, съвместим с общи серийни инструменти като Windows HyperTerminal за бързо внедряване.
Изчерпателен сигнален интерфейс
Включва специални изходи за алармени сигнали и състояние "готовност", заедно с контролен вход за изключване на TEC, повишавайки потенциала за безопасност и автоматизация на цялостната система.
Стабилна ON/OFF регулация
Използва доказан метод за контрол, за да осигури надеждно поддържане на температурата, осигурявайки постоянна термична среда за чувствителни компоненти като лазерни диоди и лабораторно оборудване.
Високо съотношение цена-производителност
Проектиран да предоставя основни високопрецизни контролни функции, като същевременно остава икономически жизнеспособен избор за широкомащабни индустриални приложения и производство на интелигентни уреди.
Температурният регулатор TCB-NA за стандартни охладители работи с ясна, но ефективна контролна логика за ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ, пригодена за стандартни термоелектрически охладители. Системата следи температурата чрез свързан сензор и я сравнява с дефинираната от потребителя зададена точка чрез своя вътрешен процесор. Въз основа на това отклонение, контролерът управлява потока на мощност към TEC по двупосочен начин, обръщайки тока, за да превключва между отопление и охлаждане, ако е необходимо. Въпреки че този модел осигурява стабилна стабилност за стандартни приложения, той е проектиран за простота, позволявайки на изходното напрежение да следва директно входното захранване, за да се увеличи максимално захранването към охлаждащите елементи.
В: Какви са критичните съображения по отношение на захранващото напрежение за TCB-NA?
О: За разлика от нашата усъвършенствана серия NE или NC, температурният контролер TCB-NA за стандартни охладители не включва вътрешно ограничаване на изходното напрежение. Следователно трябва да се уверите, че захранващото напрежение е по-малко или равно на номиналното напрежение на вашия TEC, за да предотвратите претоварване на компонентите.
Въпрос: Как TCB-NA влияе върху стабилността на мощността на системата?
О: Методът на превключване, използван от този контролер, може да увеличи пулсациите на свързаното импулсно захранване. Ако вашата система включва други платки, чувствителни към електромагнитни смущения, препоръчваме да захранвате TCB-NA отделно, за да поддържате целостта на данните и стабилността на платката.
В: Кога трябва да избера TCB-NA пред модела TCB-NE?
О: Температурният контролер TCB-NA за стандартни охладители е перфектен за приложения, където рентабилността и стандартната прецизност са приоритети. Ако вашият проект изисква максимална енергийна ефективност или много по-висока температурна разделителна способност, предлагаме надстройка до серията TCB-NE.
1. За разлика от много дистрибутори, X-Meritan управлява своя собствена специализирана фабрика в Китай, което ни позволява да поддържаме директен надзор на целия производствен процес – от сглобяването на печатни платки до окончателното калибриране на всяка единица TCB-NA.
2. С богат опит в сектора на термичното управление, ние оптимизирахме нашите контролери въз основа на обратна връзка от реалния свят от индустрията за лазерни диоди и медицински инструменти, като гарантираме хардуерен дизайн, който дава приоритет на дългосрочната издръжливост.
3. Когато се консултирате с нас, вие говорите директно с инженерите, които проектират хардуера. Предоставяме прецизни технически насоки за управление на пулсациите на захранването и съпоставяне на напрежението, за да предотвратим риска от претоварване на TEC.
4. Чрез управление на професионален логистичен екип в чужбина и поддържане на постоянен инвентар от стандартни компоненти, ние ефективно съкращаваме циклите на доставки и предлагаме по-конкурентни цени от традиционните международни търговци на дребно.
5. Нашите продукти се произвеждат съгласно строги промишлени стандарти, гарантиращи, че температурният контролер TCB-NA за стандартни охладители постоянно отговаря на изискванията за електромагнитна съвместимост (EMC), необходими за сложна системна интеграция.
