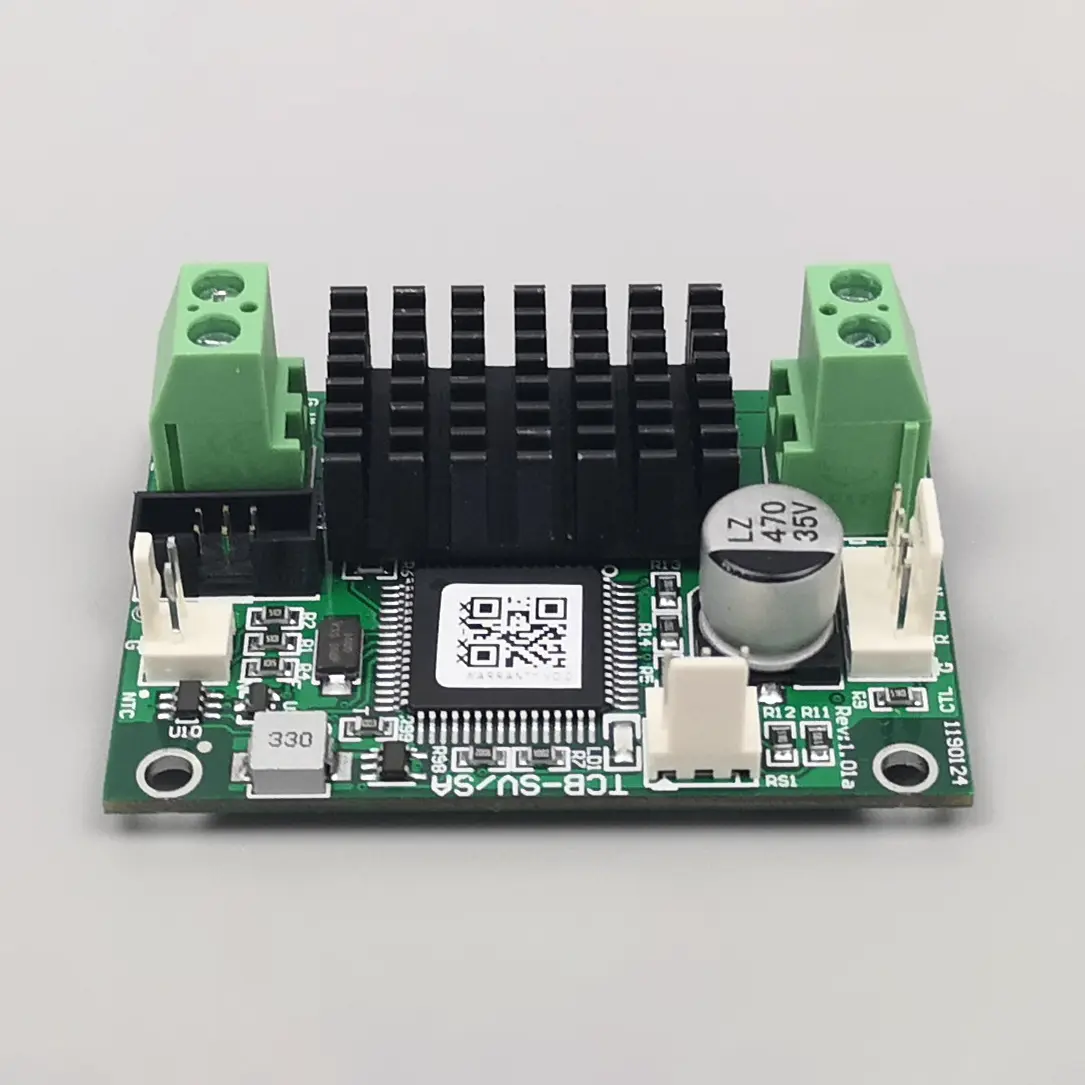

TheTCB-SV Температурен регулатор за Micro TECсе очертава като промяна на играта в хиперлокалното термично управление. Проектиран за ултракомпактни термоелектрически охладители (TECs), този контролер осигурява управление на тока с висока разделителна способност и стабилност под миликелвин. В това задълбочено гмуркане ние разглеждаме неговата архитектура, плюсове/минуси, приложения в реалния свят и отговаряме на често срещани инженерни въпроси. Fuzhou X-Meritan Technology Co., Ltd. интегрира този контролер във фотонни и биомедицински системи от следващо поколение. Независимо дали работите върху LiDAR или ДНК амплификация, TCB‑SV предлага завладяваща комбинация от размер и точност.
📋 Съдържанието с един поглед
🔬 Какво определя температурния контролер TCB-SV за Micro TEC?
Как неговата контролна архитектура превъзхожда PID с общо предназначение?
TCB-SV не е общ PID; той използва адаптивна верига за подаване напред плюс линеаризиран изход за микроомови товари. Той директно адресира паразитната устойчивост, присъстваща в миниатюризираните елементи на Пелтие. Fuzhou X-Meritan Technology Co., Ltd. го тества с тънкослойни TEC (до 2x2 mm) и наблюдава вълни < 0,002°C. Неговият биполярен изход елиминира мъртвата зона, което го прави идеален за криогенни или нагряващи цикли близо до околната среда. Освен това,TCB-SV Температурен регулатор за Micro TECвключва I2C и аналогови интерфейси, така че безпроблемно се вгражда в компактни инструменти.
⚙️ Ключови възможности: как TCB-SV повишава производителността на micro TEC
Какви показатели за стабилност могат да очакват инженерите с микро TEC?
В сътрудничество с ранните осиновители,Fuzhou X-Meritan Technology Co., Ltd.документиран дългосрочен дрейф под ±0,005°C за 24 часа с помощта на 0,8 A micro TEC. Контролерът използва 24-битов ADC сензор и бърз PWM-изглаждащ филтър. Дори при термични натоварвания от толкова малки като 0,2 J/K, не възникват колебания. Таблицата по-долу сравнява TCB-SV с конвенционалните терморегулатори:
| Параметър |
TCB-SV (Micro TEC оптимизиран) |
Стандартен настолен контролер |
| Мин. TEC текуща резолюция |
0,5 mA |
5–10 mA (типично) |
| Температурна стабилност (10mK диапазон) |
±0,002°C |
±0,05°C |
| Форм фактор |
30 х 30 мм модул |
½-стойка 4U |
| Биполярен / линеен изход |
Да, безпроблемно преминаване през нулата |
Често еднополюсен или релеен |
📊 Контролер на температурата TCB-SV: предимства и ограничения
Защо да го изберете - и къде трябва да сте предпазливи?
| ✅ Силни страни |
⚠️ Компромиси |
- Ултра-фина разделителна способност на тока (идеална за µTECs)
- Изключително нисък шум: < 1 µV при сензора
- Адаптивен PID с микросекундна реакция
- Компактен SMD монтаж, лесно вграждане
- Широко захранване 5-28 V, висока ефективност
|
- Максимален изход 2 A (не за големи TEC)
- Изисква настройка на фърмуера за екзотични TEC
- Няма вграден графичен дисплей (само дистанционно)
- Чувствителен към оформлението на входния капацитет
- По-висока цена от основните контролери за включване и изключване
|
Въпреки по-високата първоначална инвестиция,Fuzhou X-Meritan Technology Co., Ltd.подчертава, че общите разходи за притежание спадат поради икономията на енергия и намалените топлинни итерации при фотонното подравняване.
🔄 Динамичен термичен цикъл с микро TEC
Може ли TCB-SV да се справи с бързо променливо нагряване/охлаждане без превишаване?
Да — една от революционните характеристики наTCB-SV Температурен регулатор за Micro TECе неговата „подаване на топлинна скорост напред“. При PCR или лазерна стабилизация на дължината на вълната често трябва да превключвате бързо между нагряване и охлаждане. TCB-SV предвижда обръщането на Пелтие и компенсира обратното ЕМП. Fuzhou X-Meritan Technology Co., Ltd. демонстрира скорост на въртене от 5°C/s на 3x3 mm TEC с < 3% превишаване. Това го прави идеален за квантово каскадно лазерно опаковане и микрофлуидни термоциклери.
🏭 Панорама на приложението: където TCB‑SV прави разликата
Кои авангардни области се възползват най-много?
-
Оптични трансивъри– DWDM лазерна температурна стабилизация (micro TEC вътре в пеперуда пакети).
-
Медицинска диагностика– Чиповете за изотермично усилване (LAMP) изискват точност ±0,1°C.
-
Космос / космическо пространство– Миниатюрни IR детектори за охлаждане с нисък енергиен бюджет.
-
Лабораторна апаратура– Микрокалориметрия, където ниската топлинна маса е от решаващо значение.
Fuzhou X-Meritan Technology Co., Ltd. доставя TCB‑SV на изследователски лаборатории, разработващи квантови сензори, тъй като неговият EMC профил е изключително чист.
❓ Често задавани въпроси (TCB‑SV и микро TEC)
Работи ли TCB-SV с токове TEC под милиампер?
Абсолютно. Изходното стъпало на TCB-SV е линейно до 0,2 mA, благодарение на 16-битов DAC и прецизен операционен усилвател. Много микро ТЕС, особено тези за охлаждане на сензори, изискват токове под 10 mA. Контролерът поддържа линейност дори при тези ниски нива, избягвайки „кръстосаното изкривяване“, наблюдавано при дизайните на H-мост. Fuzhou X‑Meritan Technology Co., Ltd. предоставя бележки за приложението за калибриране на сензорния резистор за максимизиране на точността под 1 mA.
Какви интерфейси на температурни сензори са съвместими?
TCB-SV първоначално поддържа PT100/1000 RTD, NTC термистори (с таблици за линеаризация) и дори сензори в твърдо състояние като AD590 или LM335 чрез своя конфигурируем аналогов преден край. Той включва 24-битов делта-сигма ADC с програмируем ток на възбуждане. За микро TEC приложения препоръчваме използването на малки NTC чип термистори (размер 0201), за да се намали термичното забавяне. Fuzhou X‑Meritan Technology Co., Ltd. може да достави предварително съгласувани криви на термистора за ускоряване на интеграцията.
Мога ли да свържа последователно няколко контролера TCB‑SV за многозоново микро TEC управление?
Да, TCB‑SV включва I²C/SMBus интерфейс с конфигурируемо адресиране. Можете да управлявате до 16 устройства на една шина, което улеснява изграждането на многоканални системи за подредени вълноводни решетки или термоциклери за микроплочи. Хостът може да чете телеметрия на температурата и да записва зададени точки поотделно. Fuzhou X‑Meritan Technology Co., Ltd. предлага библиотека на Python и GUI за бързо създаване на прототипи.
Надстройва ли се фърмуерът на TCB‑SV за бъдещи TEC материали?
Определено. Той има програма за зареждане за програмиране в приложение (IAP) през UART/I²C. Когато се появят нови тънкослойни TEC с различен импеданс или коефициенти на Seebeck, можете да актуализирате PID и таблиците за линеаризация. Fuzhou X‑Meritan Technology Co., Ltd. редовно пуска пачове на фърмуера, които подобряват планирането на адаптивното усилване за нови микро TEC. Това гарантира бъдещето на вашата инвестиция.
Какви защити включва TCB-SV за деликатни микро TEC?
Той разполага с програмируемо ограничаване на тока, термично изключване и плавен старт, който предотвратява пусковия ток. Контролерът постоянно следи TEC напрежението и може да открие условия на отворена верига или късо съединение за под 100 µs, след което деактивира изхода. Това ниво на защита е от съществено значение за скъпите микро TEC, вградени в медицински или космически хардуер.
📚 Референции и технически източници
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – Кратка информация за продукта и бяла книга на TCB‑SV (2025)
- 🔗 Транзакции на IEEE относно компоненти, опаковки и производствени технологии: „Micro TEC контролери за комбинирана оптика“ (том 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: „Контрол под миликелвин с миниатюризирани устройства на Пелтие“ (2023) – https://link.springer.com/article/... (котва)
- 🔗 Бележка за приложението AN‑102:Задвижване на микро TEC без трептенеот Fuzhou X‑Meritan Technology Co., Ltd. (предлага се при поискване)
TheTCB-SV Температурен регулатор за Micro TECе готов за вашата оценка.Fuzhou X‑Meritan Technology Co., Ltd. предоставя безплатни прегледи на дизайна, примерни единици и технически консултации. Свържете се с нассега.
